산업용 렌즈: 기술 기반, 애플리케이션 및 현대적 과제

머신비전을 스마트공장의 '비전 시스템'에 비유한다면,산업용 렌즈가장 정교한 "렌즈"입니다. 기계가 명확하고 정확하며 안정적으로 "보는"지 직접적으로 판단합니다. 생산 라인의 간단한 검사부터 복잡한 인식 작업을 수행하기 위한 기계 안내에 이르기까지 광학 설계, 코팅 기술, 센서와의 원활한 통합을 중심으로 지속적으로 개발이 진행되어 이미징 기능이 한계를 극복하도록 유도합니다.-

현재 마이크로미터{0}}레벨 칩부터 정밀{1}}조립 자동차에 이르기까지 현대 제조업의 까다로운 '비전' 요구사항은 어디에나 존재합니다. 업계 조사에 따르면 머신비전 시장은 연평균 8%가 넘는 성장률을 보이며 성장하고 있다. 핵심 원동력은 업계가 우수한 이미징 성능을 끊임없이 추구하는 것입니다. 렌즈는 다양한 환경에서 안정성을 유지하고 거의-왜곡-없는 정확도로 현실을 재현하며 미세한 결함을 감지할 수 있는 충분한 해상도를 제공해야 합니다. 이는 기술경쟁일 뿐만 아니라 생산능력과 품질의 초석이기도 합니다.

현대 머신 비전에서 산업용 렌즈가 왜 그렇게 중요한가요?

자동화된 생산 라인에서 기계의 "눈"은 매번 약간의 왜곡 없이 정확히 동일한 이미지를 보아야 합니다. 이것은 카메라 렌즈와 완전히 다릅니다. 산업용 렌즈는 기계 검사 장비와 함께 작동하도록 설계되었습니다. 이 렌즈는 진동-에 강하고 정밀한 초점 조정 기능을 갖추고 있으며 온도 변화를 견디고 연중무휴 24시간 안정적인 이미징을 보장합니다.

산업용 렌즈는 내부 렌즈 요소가 완벽하게 움직이지 않도록 세심하게 설계되었습니다. 렌즈 표면은 표준 조명 조건에서 가장 선명하고 사실적인 빛을 포착합니다.

정밀도는 생명선입니다. 검사 시 0.01mm의 영상오차라도 오판 및 손실로 이어질 수 있습니다. 따라서 최고 수준의- 산업용 렌즈는 기계가 절대적으로 정확한 크기와 모양을 이미지화할 수 있도록 낮은 왜곡, 높은 해상도 및 우수한 이미지 충실도(MTF)를 달성해야 합니다.

이러한 정확성 추구에는 끝이 없습니다. 카메라 센서 픽셀이 500만 개에서 2,500만 개 이상으로 도약함에 따라 기계에 더 민감한 '망막'을 부여하는 것과 같으며 더 강력한 '렌즈'-즉, 더 높은 해상도의 산업용 렌즈가 필요합니다-. 이것이 바로 지속적인 기술 혁신의 핵심 원동력입니다. 더 미묘한 세계를 보고자 하는 욕구입니다.

산업용 렌즈를 선택할 때 가장 중요한 광학 매개변수는 무엇입니까?

자동화 시스템을 위한 산업용 렌즈를 선택하는 것은 본질적으로 가장 적합한 "렌즈"를 기계의 "눈"에 맞추는 것입니다. 다음 핵심 광학 매개변수는 이미지 품질과 임무 성공을 직접적으로 결정합니다.

1. 정확한 센서 픽셀 매칭:

렌즈 해상도는 카메라 센서의 픽셀 크기와 일치해야 합니다. 예를 들어, 센서 픽셀 크기가 2.4μm인 경우 렌즈 해상도는 120 라인 쌍/mm(lp/mm)보다 커야 합니다. 일치하지 않으면 이미지가 흐려지고 센서의 높은 픽셀 수 이점이 무효화됩니다.

2. 정밀 측정의 중요성:

렌즈 왜곡은 엄격하게 억제되어야 하며 일반적으로 1% 미만이어야 합니다. PCB 선폭 또는 배터리 전극 치수 측정과 같은 정밀 시나리오에서 이 한계를 초과하는 왜곡은 측정 오류로 직접 이어져 제품 품질 평가에 영향을 미칩니다.

3. 타겟이 선명하게 유지되도록 하기:

작동 거리는 렌즈에서 물체까지의 거리이고 피사계 심도는 선명한 이미지를 유지하는 깊이의 범위입니다. 고르지 않은 3D 표면이나 높이가 다양한 물체를 이미징할 때 충분한 피사계 심도를 통해 전체 대상에 초점이 유지되고 국지적인 흐림을 방지할 수 있습니다.

4. 일관된 검사 품질 보장

고정밀-치수 측정에는 텔레센트릭 렌즈가 선호됩니다. 이 장치의 고유한 특징은 물체 위치가 약간 변경되더라도 이미지의 크기가 일정하게 유지되어 시차 오류를 완전히 제거하고 절대적으로 신뢰할 수 있는 측정 결과를 보장한다는 것입니다.

5. 대비 및 신호-를-노이즈 비율로 향상

편광이나 고강도 LED 조명과 같은 복잡한 조명 조건에서는 고품질의-다층-반사 방지 코팅이 매우 중요합니다.- 미광 간섭을 효과적으로 줄이고 이미지 대비와 신호-대-노이즈 비율을 개선하여 이미지에서 결함이나 세부 사항을 더욱 두드러지게 만들고 쉽게 식별할 수 있도록 합니다.

머신 비전의 렌즈 유형 비교

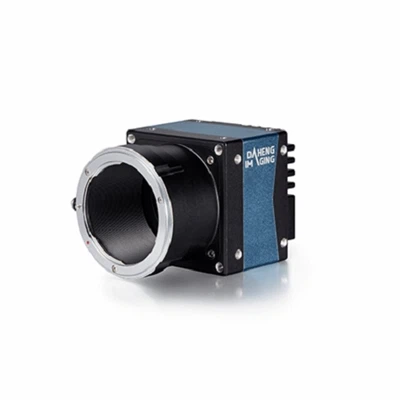

센서 형식이 산업용 렌즈의 성능에 어떤 영향을 미치나요?

산업용 렌즈를 선택할 때 이를 평가하고 결합 시스템으로 카메라 센서와 일치시켜야 합니다. 주요 제약 조건은 센서의 물리적 크기와 픽셀 크기라는 두 가지 핵심 매개변수에서 비롯됩니다.

1. 센서 크기 매칭

산업용 렌즈 디자인은 특정 센서 형식(예: 1/2.3인치, 2/3인치, 1인치 등)과 호환되어야 합니다. 렌즈 이미지 서클이 센서 대각선보다 작으면 심각한 비네팅(주변 조명 감쇠)과 유효 해상도 손실이 발생합니다. 예를 들어 작은{10}크기의 렌즈를 1.1-인치 대면적 센서와 일치시키지 않으면 이미지 가장자리의 조명이 고르지 않고 선명도가 크게 감소합니다. 따라서 렌즈의 공칭 이미지 서클이 센서 표면을 완전히 덮는 것이 균일하고 사용 가능한 이미지를 얻기 위한 주요 조건입니다.

2. 픽셀 크기 기반

센서 기술이 더 작은 픽셀 피치(예: 2.5 마이크로미터에서 1.6 마이크로미터)로 발전함에 따라 렌즈 광학 해상도에 대한 요구 사항이 기하급수적으로 증가합니다. 렌즈는 더 높은 공간 주파수(더 미세한 디테일에 해당)에서 우수한 MTF(변조 전달 함수) 성능을 유지해야 합니다. 특히 센서의 나이퀴스트 주파수 근처에서 렌즈는 각 픽셀이 효과적인 정보를 수신할 수 있도록 충분히 높은 대비 전송 기능을 유지하여 불충분한 광학 해상도로 인한 앨리어싱 및 유효 픽셀 낭비를 방지해야 합니다.

3. 애플리케이션-지향적 접근 방식

이러한 일치 논리는 반도체 검사와 같은 고정밀-분야에서 특히 두드러집니다. 측정 정확도 요구 사항이 마이크로미터 수준에 도달하면 전체 이미징 체인의 최종 해상도는 종종 "렌즈{2}}센서" 조합에서 가장 약한 링크에 의해 결정됩니다. 따라서 렌즈를 선택할 때 센서 형식을 충족할 뿐만 아니라 실제 픽셀 크기와 응용 분야에서 요구하는 최고 공간 주파수를 기반으로 해당 주파수 대역에서 MTF 곡선을 교정하여 광학 시스템이 필요한 측정 정확도를 지원할 수 있는지 확인해야 합니다.

센서 픽셀 크기 및 권장 광학 해상도

생산 중 산업용 렌즈의 일반적인 오작동에는 어떤 것이 있습니까?

실제 생산 환경에서 산업용 렌즈는 다양하고 복잡한 작동 조건에 직면하는 경우가 많으며, 이미징 품질과 검사 안정성은 여러 요인의 영향을 받습니다. 일반적인 문제로는 기계적 진동, 고르지 못한 조명, 표면 반사 간섭, 제한된 피사계 심도 등이 있습니다. 예를 들어, 반사율이 높은 금속 표면을 검사할 때 강한 반사광은 쉽게 눈부심을 유발하여 이미지 대비를 크게 감소시키고 렌즈의 다이내믹 레인지를 초과하여 가장자리와 세부 사항을 정확하게 식별하기 어렵게 만듭니다.

또한 렌즈 전면 유리의 먼지 침전물, 기름 얼룩 또는 사소한 긁힘은 이미지 선명도를 최대 약 15%까지 감소시켜 결함 감지의 정확성과 알고리즘의 안정성에 직접적인 영향을 미칠 수 있습니다. 온도 변화가 심한 작업장 환경에서 비산업용 러기드 렌즈의 내부 구조는-열팽창 및 수축으로 인해 약간의 초점 이동이 발생할 수 있으며, 이로 인해 장기간 작동 시 검사 결과가 약간 변동될 수 있습니다.-

자동화된 생산 시스템에 산업용 렌즈를 적용할 때는 다양한 유형의 조명(동축 조명, 암시야 조명, 텔레센트릭 조명)과의 호환성도 고려해야 합니다. 적절한 광학적 일치는 이미지 대비, 반사 제어 기능 및 가장자리 향상 효과를 결정합니다. 우수한 광학 설계는 렌즈가 고속 테스트 조건에서 안정적이고 신뢰할 수 있는 성능을 유지할 수 있도록 이미지 선명도, 빛 처리량, 기계적 강도 및 환경 적응성 간의 균형을 유지해야 합니다.{3}}

일반적인 산업용 렌즈 문제 및 기술적 이유

과제와 솔루션

과제:

실제 생산 환경에서 산업용 렌즈를 잘못 선택하면 가장자리 대비가 부족하고 치수 측정이 불안정하며 다양한 조명 조건에서 미세한 결함을 포착하기 어려운 등 이미지 품질이 변동되는 경우가 많습니다. 이러한 문제는 검사 신뢰성에 영향을 미칠 뿐만 아니라 위양성 및 위음성의 위험도 증가시킵니다.

솔루션:

영상 안정성을 향상시키기 위해서는 기업은 체계적인 광학 평가 프로세스를 구축해야 합니다. 먼저, 센서 형식과 픽셀 크기에 적합한 렌즈를 맞추고 선택하세요.산업용-등급 광학목표 MTF(Mean Transmission Target) 사양을 사용합니다. 다양한 재료 반사 특성에 맞게 편광, 동축광 또는 확산광과 같은 특수 조명을 구성합니다. 충격-방지 렌즈 마운트를 사용하여 고속 이미징 중에 흔들림 간섭을 줄이고-정기적인 렌즈 청소 및 광학 보정을 수행하세요. 렌즈, 센서 및 조명 간의 시너지 효과를 최적화함으로써 검사 정확도가 크게 향상되고 안정성이 향상되며 오탐률이 효과적으로 감소됩니다.
